尝试分析UDP

Host

准备环境
Server

ens3      Link encap:Ethernet  HWaddr 02:42:ac:11:00:36
          inet addr:172.17.0.54  Bcast:172.17.255.255  Mask:255.255.0.0
          inet6 addr: fe80::42:acff:fe11:36/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:3733 errors:0 dropped:0 overruns:0 frame:0
          TX packets:1723 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:1216408 (1.2 MB)  TX bytes:678036 (678.0 KB)

Client

ens3      Link encap:Ethernet  HWaddr 02:42:ac:11:00:18
          inet addr:172.17.0.24  Bcast:172.17.255.255  Mask:255.255.0.0
          inet6 addr: fe80::42:acff:fe11:18/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:1717 errors:0 dropped:0 overruns:0 frame:0
          TX packets:904 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:1021151 (1.0 MB)  TX bytes:301129 (301.1 KB)

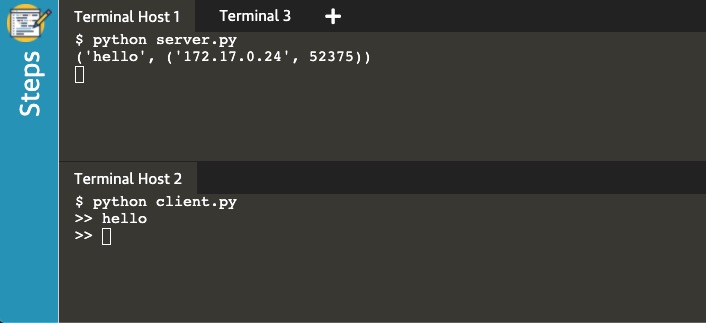

Program

在各自主机上启动进程
Server

import socket
import sys

BUFSIZE = 1024
ip_port = ('0.0.0.0', 9999)
server = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)  # udp
server.bind(ip_port)
while True:
    data,client_addr = server.recvfrom(BUFSIZE)
    print(data)
    sys.stdout.flush()
server.close()

Client

import socket
BUFSIZE = 1024
client = socket.socket(socket.AF_INET,socket.SOCK_DGRAM)
while True:
    msg = raw_input(">> ").strip()
    ip_port = ('172.17.0.54', 9999)
    client.sendto(msg.encode('utf-8'),ip_port)
client.close()

TCPDUMP

Linux cooked mode

首先尝试默认的linux处理模式

tcpdump udp -i any -w ./udp.cap

00000000: d4c3 b2a1 0200 0400 0000 0000 0000 0000  ................
00000010: 0000 0400 7100 0000 7315 f460 e14b 0300  ....q...s..`.K..
00000020: 3100 0000 3100 0000 0000 0001 0006 0242  1...1..........B
00000030: ac11 0018 0000 0800 4500 0021 783d 4000  ........E..!x=@.
00000040: 4011 6a1e ac11 0018 ac11 0036 9f66 270f  @.j........6.f'.
00000050: 000d 9d1b 6865 6c6c 6f                   ..X.hello

0xd4c3 b2a1 首四字节被称为幻数，它的主机序列用于传输识别
0x0200 0400 两字节常数 + 两字节常数，代表主版本号 + 次版本号
0x0000 0000 四字节常数，全为0，表示时区
0x0000 0000 四字节常数，全为0，表示时间戳精度
0x0000 0400 四字节常数，主机字节序为0x04000000，表示每个包抓包大小
0x7100 0000 四字节常数，主机字节序为0x00000071，表示数据链路层类型DLT_LINUX_SLL
0x7315 f460 四字节变量，代表秒时间戳
0xe14b 0300 四字节变量，代表微秒部分时间戳
0x3100 0000 四字节变量，抓包数据长度
0x3100 0000 四字节变量，数据包数据的未截断长度
0x0000 两字节变量，报文来源，来自他人
0x0001 两字节变量，寻址类型，Novell 802.3
0x0006 两字节变量，数据链路层地址长度，6 Octets
0x0242 ac11 0018 六字节变量，发送方mac地址
在默认模式里，没有记录下服务端的mac地址
记录文件里，也没有记录下数据链路层头尾的数据
0x0000 地址少于8个字节，填充补足8字节
0x0800 协议类型

指定数据链路类型

列出本机支持的类型

$ tcpdump -L
Data link types for ens3 (use option -y to set):
  EN10MB (Ethernet)
  DOCSIS (DOCSIS) (printing not supported)

指定以太网协议
tcpdump udp port 9999 -i ens3 -y EN10MB -w ./udp.cap

00000000: d4c3 b2a1 0200 0400 0000 0000 0000 0000  ................
00000010: 0000 0400 0100 0000 0a16 f460 3a6f 0c00  ...........`:o..
00000020: 2f00 0000 2f00 0000 0242 ac11 0036 0242  /.../....B...6.B
00000030: ac11 0018 0800 4500 0021 a7d2 4000 4011  ......E..!..@.@.
00000040: 3a89 ac11 0018 ac11 0036 9f66 270f 000d  :........6.f'...
00000050: 9d1b 6865 6c6c 6f                        X.hello

指定数据链路类型后，DLT字段主机序列变为0x00000001，类型为DLT_EN10MB
指定数据链路类型后，同时记录下服务端mac地址、客户端mac地址

https://www.tcpdump.org/manpages/tcpdump.1.html
https://www.tcpdump.org/manpages/pcap-savefile.5.html
https://www.tcpdump.org/linktypes.html
https://www.tcpdump.org/linktypes/LINKTYPE_LINUX_SLL.html
tcpdump文件格式分析
 Linux cooked-mode capture 格式转换
 tcpdump抓包分析

网络层

格式

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|Version|  IHL  |Type of Service|          Total Length         |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|         Identification        |Flags|      Fragment Offset    |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|  Time to Live |    Protocol   |         Header Checksum       |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                       Source Address                          |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                    Destination Address                        |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
|                    Options                    |    Padding    |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+

4500 0021 783d 4000 4011 6a1e ac11 0018 ac11 0036

4：版本，IPv4
5：头长度，5个32位，共20字节
00：区分服务
21：长度，33字节
783d：ID
4000: 0b01000000 不分片，偏移为0
40: 生存时间TTL，64
6a1e：检验和
11：协议，17(udp)
ac11 0018：来源ip
ac11 0036：目标ip

检验和

ip数据报，检验和仅检查头部是否正确：

    0100010100000000    4500
    0000000000100001    0021
    0111100000111101    783d
    0100000000000000    4000
    0100000000010001    4011
    0000000000000000    0000
    1010110000010001    ac11
    0000000000011000    0018
    1010110000010001    ac11
+   0000000000110110    0036
--------------------
00101001010111011111   295DF

进位部分截断，加回低位，再取反：

00101001010111011111   295DF
+               0010    0002
--------------------
    1001010111100001    95E1
XOR 1111111111111111    ffff
--------------------
    0110101000011110    6a1e

运输层

格式

 0      7 8     15 16    23 24    31
+--------+--------+--------+--------+
|     Source      |   Destination   |
|      Port       |      Port       |
+--------+--------+--------+--------+
|                 |                 |
|     Length      |    Checksum     |
+--------+--------+--------+--------+
|
|          data octets ...
+---------------- ...

9f66 270f 000d 9d1b 6865 6c6c 6f

9f66：40806 来源端口
270f：9999 目标端口
000d：13 UDP报文长度
9d1b：检验和
6865 6c6c 6f：hello

检验和

pseudo header：

 0      7 8     15 16    23 24    31
+--------+--------+--------+--------+
|          source address           |
+--------+--------+--------+--------+
|        destination address        |
+--------+--------+--------+--------+
|  zero  |protocol|   UDP length    |
+--------+--------+--------+--------+

假头(不传)+真头+数据，计算检验和：

    1010110000010001    ac11
    0000000000011000    0018
    1010110000010001    ac11
    0000000000110110    0036
    0000000000010001    0011
    0000000000001101    000d
    1001111101100110    9f66
    0010011100001111    270f
    0000000000001101    000d
    0000000000000000    0000
    0110100001100101    6865
    0110110001101100    6c6c
    0110111100000000    6f00
--------------------
00110110001011100001   362E1

进位部分截断，加回低位，再取反：

00110110001011100001   362E1
+               0011
--------------------
    0110001011100100    62E4
XOR 1111111111111111    ffff
--------------------
    1001110100011011    9D1B

RFC-791: INTERNET PROTOCOL
RFC-768: User Datagram Protocol
